Для новичков: зачем ограничивать минимум

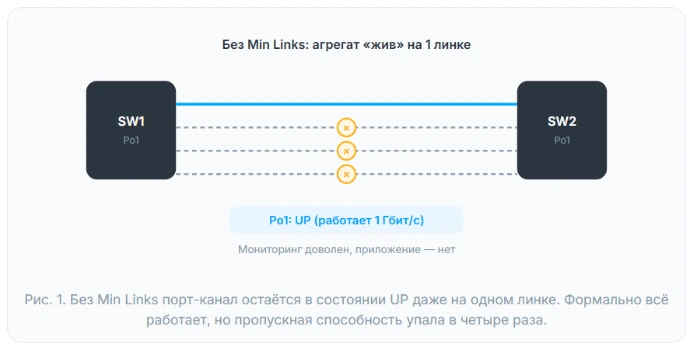

LACP-агрегат — штука гибкая: если один линк упал, остальные продолжают работать, и порт-канал остаётся в строю. Это хорошо для отказоустойчивости. Но есть нюанс: когда линков становится слишком мало, пропускная способность падает настолько, что сеть формально работает, а приложения — нет. Представьте, что у вас четыре гигабитных линка, и остался один: для мониторинга это «up», а для трафика — узкое место.

LACP Min Links — это настройка, которая задаёт минимальное число активных линков, при котором порт-канал вообще считается рабочим. Если активных линков меньше заданного числа, агрегат переходит в неактивное состояние (down). Коммутатор как бы говорит: «Лучше никак, чем вот так».

Я использую эту функцию на стыках между коммутаторами доступа и ядра, где важна предсказуемая полоса. Если остается один линк из четырёх — пусть лучше трафик уйдёт в резервный путь (если он есть), чем поползёт со скоростью одного кабеля.

Пояснение терминов

Как это работает на практике

Логика простая. Вы говорите коммутатору: «Для порт-канала Po1 минимум — три активных линка». Дальше коммутатор считает: если после потери линков осталось два или один — Po1 переходит в состояние down, даже если физически какой-то линк ещё жив. Трафик по этому агрегату не идёт, и сеть может переключиться на резервный путь.

Когда число активных линков возвращается к трём, порт-канал автоматически поднимается. Это не требует ручного вмешательства.

Настройка: три команды

Синтаксис простой. Заходим в интерфейс порт-канала и задаём минимум. Диапазон — от 1 до 16.

Switch# configure terminal
Switch(config)# interface port-channel 1
Switch(config-if)# lacp min-links 3
Switch(config-if)# end
Switch# copy running-config startup-config

Разбор:

• interface port-channel 1 — входим в логический интерфейс агрегата. Команда применяется именно к нему, а не к физическим портам.
• lacp min-links 3 — задаём минимум в три активных линка. Если активных станет меньше — Po1 уйдёт в down.
• copy running-config startup-config — сохраняем. Без этого после перезагрузки настройка исчезнет.

Проверить, что применилось:

Switch# show running-config interface port-channel 1

В выводе должна появиться строка lacp min-links 3.

Ошибки, которые я встречал

• Настраивают только на одной стороне. Cisco рекомендует задавать Min Links на обоих концах агрегата. Если настроить только на одном, возможен link flapping.
• Ждут, что заработает с mode on. Min Links работает только с LACP. Статический агрегат команду примет, но она не будет действовать.
• Ставят минимум больше, чем есть линков. Если у вас четыре линка, а min-links 5 — агрегат никогда не поднимется. Проверяйте физическое число портов.
• Забывают про резервный путь. Min Links опускает агрегат в down. Если альтернативного маршрута нет, вы просто теряете связность. Убедитесь, что STP или маршрутизация могут предложить другой путь.
